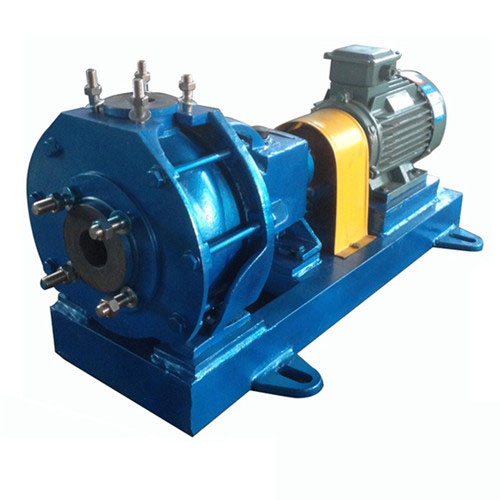

FIEC夾板泵的安裝與拆卸！
日期：2018-11-25 人氣：1127
一、FIEC夾板泵安裝
1、該泵與電機由本廠安裝好配套出廠，只要將泵放置在水平位置，用混凝土澆注底座的地腳螺栓，安裝進出水管道，接通電源即可工作。
2、該夾板泵過流部分采用氟塑料合金和其他非金屬材料，機械密封的動靜環、V型密封總成的軸套采用硬質非金屬材料制造，故管重量不能直接壓在泵體上。吸入管路應盡量垂直，出口管路如果過重應加支架承受，以延長使用壽命，否則密封部件易破裂或增加不平衡的磨擦系數。
3、所有進出水管路及閥門的結合處必須保證密封，以防漏氣，影響泵的工作效率。
二、FIEC夾板泵的拆卸
1、FIEC—Ⅰ型氟合金化工泵
①泵與電機用彈性連軸器連接,拆卸時先松開支架與底座的連接螺栓,使泵與電機脫開。
?、跀Q開前泵蓋與泵體的連接螺栓，將前泵蓋卸下。
?、蹟Q開葉輪螺母(其螺母在泵聯器的頂端)，用木錘輕擊吊緊螺栓。直至葉輪與泵軸脫落為止(注：用力不易過猛)。
?、軐⒈蒙w連同密封裝置一并從泵軸上取下，分別按順序拆下密封裝置的零部件。
⑤松開泵軸左右的壓蓋螺絲，取出泵軸、軸承，清洗支架油塞。
2、FIEC—Ⅱ型依次拆卸到導葉時，輕輕將導葉取下(安裝時切不可裝反)。
3、FIEC—Ⅲ、FIEC—Ⅳ、FIEC—Ⅴ型均按Ⅰ、Ⅱ型拆卸方法相同。拆卸葉輪時應先把電機的后罩殼取下，電機軸后面的吊桿螺母松開。
