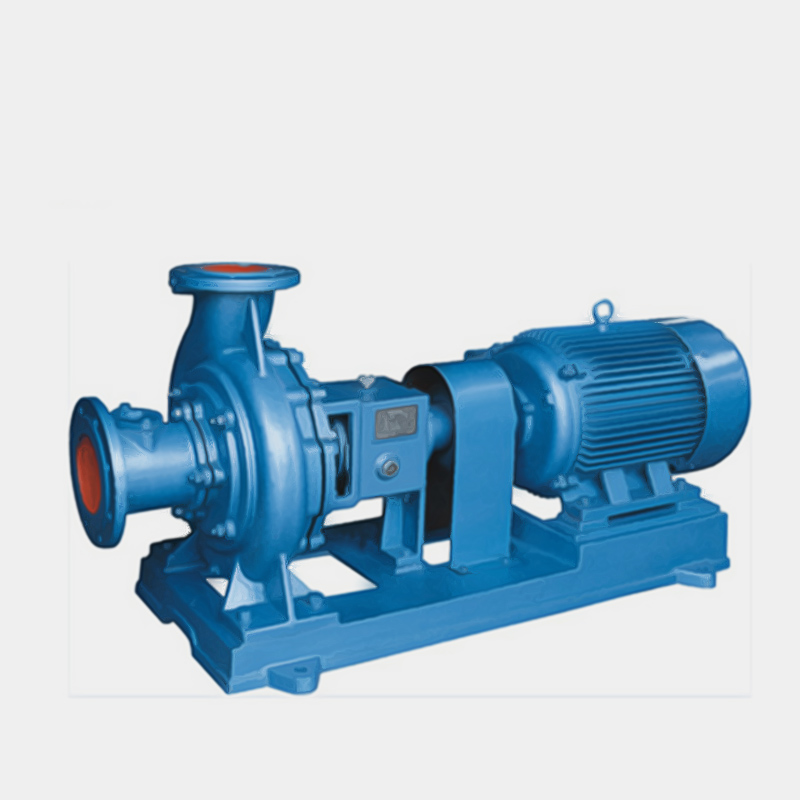

XWJ型無堵塞紙漿泵

XWJ型無堵塞紙漿泵是一種新型、節能型紙漿泵，經實際使用，具有高效、無或少泄露、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。主要體現在以下幾個方面：采用半開或全開式葉輪、耐磨板與葉輪前側間隙可調、軸封主要采用機械密封并選用高精密軸承（D級精密）及優質軸材料等。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：UHB耐腐耐磨砂漿泵上一個：ZA石油化工流程泵

概述

XWJ型無堵塞紙漿泵是一種新型、節能型紙漿泵，經實際使用，具有高效、無或少泄露、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。主要體現在以下幾個方面：采用半開或全開式葉輪、耐磨板與葉輪前側間隙可調、軸封主要采用機械密封并選用高精密軸承（D級精密）及優質軸材料等。

應用范圍

XWJ新型無堵塞紙漿泵可廣泛用于輕工、造紙行業中溫度低于110℃，濃度低于6%漿料的輸送，同時也可用于工業和城市給水、排水等場合。

結構簡圖

XWJ新型無堵塞紙漿泵結構簡介：

1. XWJ型紙漿泵為單級單吸懸臂式結構,主要山泵體、葉輪、泵蓋、耐磨板及懸架部件組成；

2. 從電機端看，電機為順時針方向旋轉，且泵為軸向吸入，徑向（中間）排出；

3. 泵為后開門結構，維修時可不必拆卸進出管路；

4. 泵軸由兩個高精度滾動軸承支承，采用稀油潤滑（20#機油）；

5. 軸封用機械密封或填料兩種型式；

6. 泵和電機由柱銷聯軸器直聯傳動。

型號意義

性能參數表

型號	進口直徑	出口直徑	流量	揚程	轉速	軸功率	效率	配用功率	氣蝕余量	通過顆粒直徑
50XWJ25×12	65	50	25	12	1450/2900	1.36	60	2.2	3.7	20
50XWJ25×18				18		2.11	58	4
50XWJ25×27				27		3.22	57	5.5
50XWJ25×45				45		5.89	52	11
80XWJ40×12	100	80	40	12		1.92	68	3	3.9	35
80XWJ40×12				18		3	65	4
80XWJ40×18				27		4.9	60	7.5
80XWJ				45		8.91	55	15
100XWJ	150	100	70	12		3.27	70	5.5	4.2	40
100XWJ				18		4.9	70	7.5		40
100XWJ				27		7.57	68	11		30
100XWJ				45		14.3	60	18.5		50
150XWJ	200	150	120	12		3.76	68	7.5	4.7
150XWJ				18		9.46	67	15
150XWJ				27		13.37	66	18.5
150XWJ				45		24.5	60	30
150XWJ			210	12		9.28	74	15	5.2	55
150XWJ				18		14.1	73	18.5
150XWJ				27		21.45	72	30
150XWJ				45		36.2	71	45
200XWJ	250	150	370	12		19.91	76	30	5.7	65
