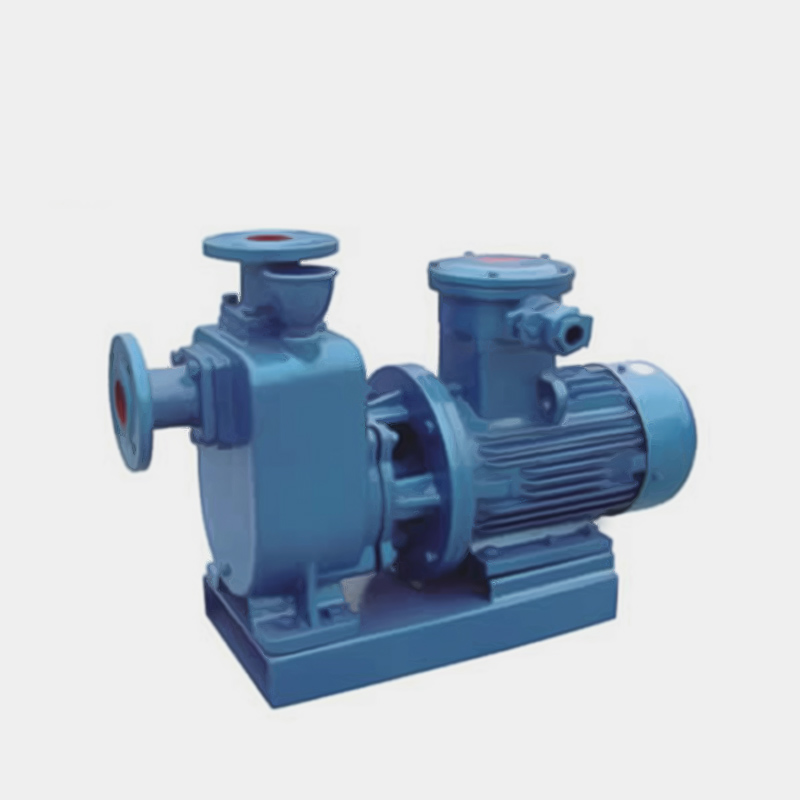

ZXL-2型帶底座直連式自吸泵
ZX系列自吸泵是根據國內外有關技術資料經吸收、消化、改進后研制而成的節能泵類產品。該泵屬自吸式離心泵，它具有結構緊湊、操作方便、運行平穩、維護容易、效率高、壽命長，并有較強的自吸能力等優點。管路不需安裝底閥，工作前只需保證泵體內儲有定量引液即可。因此簡化了管路系統，又改善了勞動條件。
概述
ZX系列自吸泵是根據國內外有關技術資料經吸收、消化、改進后研制而成的節能泵類產品。該泵屬自吸式離心泵，它具有結構緊湊、操作方便、運行平穩、維護容易、效率高、壽命長，并有較強的自吸能力等優點。管路不需安裝底閥，工作前只需保證泵體內儲有定量引液即可。因此簡化了管路系統，又改善了勞動條件。
應用范圍
1、自吸離心泵適用于城市環保、建筑、消防、化工、制藥、印染、釀造、電力、電鍍、造紙、設備冷卻等。
2、裝上搖臂式噴頭，又可將水沖到空中后，散成細小雨滴進行噴霧，是農場、苗圃、果園、茶園的良好機具。
3、適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料(介質粘度、含固量可達30%以下)。不同液體可采用不同材質。分別于HT200、ICR18NIGTI、OCR18NIG、OCR17Ni14M02、ICR18NI12M02TI。
4、可和任何型號、規格的壓濾機配套使用，將漿料送給壓濾機進行壓濾的最理想配套泵種。
結構簡圖
| 序號 | 部件名稱 | 序號 | 部件名稱 |  |
| 1 | 進口接管 | 5 | 葉輪 | |
| 2 | 進口單向閥 | 6 | 機械密封 | |
| 3 | 出水接管 | 7 | 軸承座 | |
| 4 | 泵體 | 8 | 泵軸 |
型號意義
性能參數表
| 型號 | 流量Q | 揚程 | 吸程 | 轉速n(r/min) | 自吸性能（min/5m） | 功率（KW） | ||
| (m3/h) | （L/S） | 軸功率 | 電機功率 | |||||
| 25ZX3.2-20 | 3.2 | 0.9 | 20 | 6.5 | 2900 | 1.9 | 0.46 | 0.75 |
| 25ZX3.2-32 | 3.2 | 0.9 | 32 | 6.5 | 2900 | 1.8 | 0.8 | 1.1 |
| 40ZX6.3-20 | 6.3 | 1.8 | 20 | 6.5 | 2900 | 1.9 | 0.87 | 11 |
| 40ZX10-40 | 10 | 2.8 | 40 | 6.5 | 2900 | 1.5 | 2.7 | 4 |
| 50ZX15-12 | 15 | 4.2 | 12 | 6.5 | 2900 | 2.4 | 1.1 | 1.5 |
| 50ZX18-20 | 18 | 5 | 20 | 6.5 | 2900 | 1.9 | 1.8 | 2.2 |
| 50ZX12.5-32 | 12.5 | 3.5 | 32 | 6.5 | 2900 | 1.5 | 2.1 | 3 |
| 50ZX20-30 | 20 | 5.6 | 30 | 6.5 | 2900 | 1.5 | 2.6 | 4 |
| 50ZX14-35 | 14 | 3.9 | 35 | 6.5 | 2900 | 1.5 | 2.7 | 4 |
| 50ZX10-40 | 10 | 2.8 | 40 | 6.5 | 2900 | 1.5 | 2.7 | 4 |
| 50ZX12.5-50 | 12.5 | 3.5 | 50 | 6.5 | 2900 | 1.4 | 4.3 | 5.5 |
| 50ZX15-60 | 15 | 4.2 | 60 | 6.5 | 2900 | 1.3 | 6.2 | 7.5 |
| 50ZX20-75 | 20 | 5.6 | 75 | 6.5 | 2900 | 1.3 | 9.8 | 11 |
| 65ZX30-15 | 30 | 8.3 | 15 | 6.5 | 2900 | 2 | 1.9 | 3 |
| 65ZX25-32 | 25 | 6.9 | 32 | 6 | 2900 | 1.5 | 4.4 | 5.5 |
| 80ZX35-13 | 35 | 9.7 | 13 | 6 | 2900 | 3.4 | 1.9 | 3 |
| 80ZX43-17 | 43 | 12 | 17 | 6 | 2900 | 1.8 | 3.1 | 4 |
| 80ZX40-22 | 40 | 11.1 | 22 | 6 | 2900 | 1.9 | 4.4 | 5.5 |
| 80ZX50-25 | 50 | 13.9 | 25 | 6 | 2900 | 1.5 | 5.2 | 7.5 |
| 80ZX50-32 | 50 | 13.9 | 32 | 6 | 2900 | 1.5 | 6.8 | 7.5 |
| 80ZX60-55 | 60 | 16.7 | 55 | 6 | 2900 | 1.5 | 15 | 18.5 |
| 80ZX60-70 | 60 | 16.7 | 70 | 6 | 2900 | 1.2 | 20.1 | 22 |
| 100ZX100-20 | 100 | 27.8 | 20 | 6 | 2900 | 1.8 | 7.8 | 11 |
| 100ZX100-40 | 100 | 27.8 | 40 | 6 | 2900 | 1.8 | 16.3 | 22 |
| 100ZX100-65 | 100 | 27.8 | 65 | 6 | 2900 | 1.8 | 27.7 | 30 |
| 100ZX70-75 | 70 | 19.4 | 75 | 6 | 2900 | 1.8 | 24.2 | 30 |
| 150ZX170-55 | 170 | 47.2 | 55 | 5 | 2900 | 1.8 | 39.2 | 45 |
| 150ZX170-65 | 170 | 47.2 | 65 | 5 | 2900 | 1.3 | 46.3 | 55 |
| 150ZX160-80 | 160 | 44.4 | 80 | 5 | 2900 | 1.2 | 53.6 | 55 |
| 200ZX400-32 | 400 | 111.1 | 32 | 5 | 1450 | 2 | 52.1 | 55 |
| 200ZX280-63 | 280 | 77.8 | 63 | 5 | 1450 | 1.5 | 73.9 | 90 |
| 200ZX350-65 | 350 | 97.2 | 65 | 5 | 1450 | 1.5 | 97.2 | 110 |
適用范圍
流 量：3.2～550m3/h
揚 程：12～80m電
機功率：0.75～132kw
口 徑：25～300mm
吸 程：5～6.5m
故障原因與解決方案
| 故障現象 | 原因分析 | 排除方法 |
| ZX自吸離心泵不出水 | 1.泵殼內未加儲液或儲液不足 2.吸入管路漏氣 3.轉速太低 4.吸程太高或吸入管路過長 5.機械密封泄漏量過大 6.吸入管路氣體不能從出口排出 | 1.加足儲液 2.檢查并排除漏氣現象 3.調整轉速 4.降低吸程或縮短吸入管路 5.修復或更換 6.使之排出 |
| ZX自吸離心泵雜音和振動較大 | 1.底腳不穩 2.泵軸彎曲 3.汽蝕現象 4.軸承磨損嚴重 5.進口管路內有雜物 6.泵與電動機兩者主軸不同心 | 1.加固 2.更換或校正 3.調整工況 4.更換 5.清除雜物 6.調整同軸度 |
| ZX自吸離心泵出水量不足 | 1.葉輪流道與吸入管被堵塞 2.葉輪或葉輪密封磨損嚴重 3.功率不足或轉速太低 | 1.排除堵塞物 2.更換口環 3.加足功率、調至額定轉速 |
| ZX自吸離心泵軸功率消耗過大 | 1.流量過大 2.轉速太高 3.泵軸彎曲或葉輪卡碰 4.泵內流道堵塞或被卡住 | 1.升高出口壓力 2.適當降低 3.更換或校正 4.排隊堵塞物 |
