概述

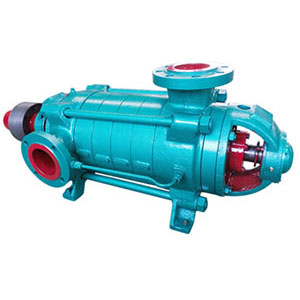

該系列泵系臥式單吸多級分段式離心泵，采用了國家推薦使用的高效節能產品的水力模型，在行業內居于技術領先地位。具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長、安裝維修方便等優點。我公司已通過IS09001∶2000質量體系認證，產品的設計、生產與服務具有嚴格規范的控制體系，產品質量有充分保障。

供輸送含固體顆粒（顆粒直徑小于葉輪流道的六分之一）的介質，也可通過改變泵的材質（或泵過流部分的材質）、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨料的介質等。

溫度為-60℃-80℃的腐蝕性液體，泵進口允許壓力小于0.6MPa。用戶可根據輸送介質的名稱、濃度、比重、使用溫度及泵進口壓力等合理選用泵的材質、密封形式、泵的結構和確定電機的容量等。另外，本公司能根據用戶需求實現該系列泵多出口的結構及功能。

應用范圍

結構特點

本型泵是單殼體、單吸、多級臥式節段式離心泵結構，泵的進口水平，出口垂直向上具體結構如下：

1.定子部分

主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上。

2.轉子部件

主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。

為了補償膨脹在最后一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。

3.平衡機構

本泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。

結構簡圖

型號意義

型號說明

例：DF46-50×4

DF—多級耐腐蝕離心泵

46—設計點流量為46m3/h

50—設計點單級揚程為50m

4—級數為4級

性能參數表

適用范圍

故障原因與解決方案
