概述

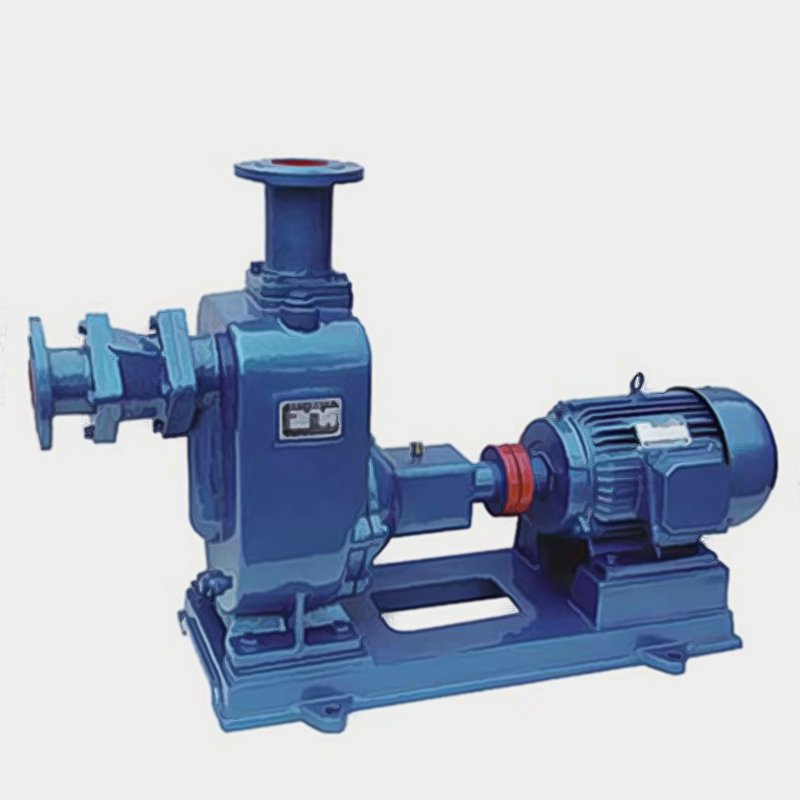

 ZW型自吸式無堵塞排污泵,主要由泵體, 葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。ZW型自吸排污泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向加流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，有關當局內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。

應用范圍

流量Q：8～800 m3/h

自吸排污泵口徑DN：25～300mm

自吸排污泵揚程H：15～80m

自吸排污泵轉速N：2900～1450r/min

自吸排污泵電機功率：1.5～132kw

結構簡圖

型號意義

性能參數表

適用范圍

1、環境溫度≤50℃，介質溫度≤80℃特殊要求可達200℃

2、介質PH值鑄鐵材質為6--9級，不銹鋼為2-13。

3、介質重度不超過1240千克/m3.

4、ZW型自吸排污泵自吸高度不能超過規定值4.5-5.5米，吸入管長度為≤10米。

5、ZW型自吸排污泵通過能力懸浮顆粒直徑為泵口徑的60%,纖維長度為泵口徑的5倍。

故障原因與解決方案

1.吸入管路越短越好，最長不超過10M。

2.此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。 　

3.自吸泵第一次使用，仍需將泵腔灌滿水。 　　

4.常規運行3000小時后，需對水泵進行拆檢保養，必要時更換不宜再用的易損件。

5.此泵可定做直聯式，同心度高，穩定性增強，亦更為經濟，不過維修稍嫌麻煩。

6.環境溫度≤45℃，介質溫度≤60℃。

7.介質PH值鑄鐵泵為6～9，不銹鋼自吸泵為1～14。

8.通過顆粒最大直徑為自吸泵口徑的60%，纖維長度為口徑的5倍。

9.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。

該系列泵水力設計獨特，葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排污效果是其他自吸式排污泵無可比擬的。本單位生產的ZW自吸排污泵機可象一般自吸清水泵那樣不需要安裝底閥，又可吸排含有大顆粒固體塊、長纖維、沉淀物、廢礦雜質、糞便處理及一切工程污水物。
